“ЭТОН-Инфра” представляет собой двухкомпонентную систему, образующую покрытие путем смешивания предварительно нагретых компонентов, наносимых на подготовленную поверхность
 |
Компонент А - представляет собой наполненную модифицированную эпоксидную смолу, содержащую функциональные добавки. |
 |
Компонент Б - представляет собой модифицированный амин. |
Покрытие предназначено для нанесения на внутреннюю поверхность магистральных газопроводов с целью обеспечения минимальной шероховатости поверхности для снижения газодинамических потерь при транспортировке природного газа.
Материал “ЭТОН-Инфра” наносится на подготовленные металлические поверхности труб мокрым слоем толщиной 75-250 мкм установками безвоздушного распыления с раздельной подачей компонентов с предварительным нагревом.
Соотношение компонентов 4:1 (м 41) 3:1 (м31) по объему.
- Соответствие требованиям СТО Газпром 2-2.2-180-2007
- Снижение газодинамических потерь при перекачке природного газа
- Высокие противокоррозионные свойства
- Отличная химическая стойкость
Подготовка поверхности:
Поверхность окрашиваемого изделия должна быть подготовлена в соответствии со следующими требованиями:
- степень очистки не ниже Sa 2½ по ISO 8501-1;
- шероховатость Rz – от 25 до 60 мкм по ISO 8503-4;
- содержание водорастворимых солей не более 20 мг/м² по ISO 8502-6 или ISO 8502-9;
- класс запыленности не более 2 по ISO 8502-3.
Нанесение покрытия:
Компоненты А и Б по отдельности перемешивают миксером и подогревают при помощи ленточных, донных и/или проточных нагревателей методом рециркуляции до температуры (35±5) °С. Рекомендуемое давление при нанесении материала составляет от 130 до 240 бар.

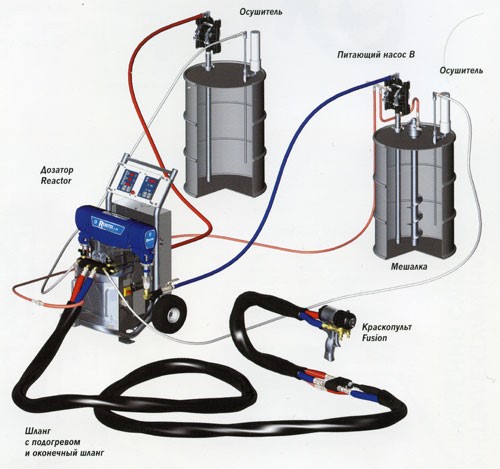

Покрытие «ЭТОН-Инфра» наносят установками безвоздушного распыления высокого давления с раздельной подачей компонентов и предварительным нагревом компонентов типа Wiwa Doumix-330, Graco Reactor-H-40, XP-70, GAMA Evolution G 50H или другими аппаратами с аналогичными характеристиками для двухкомпонентных систем.
Покрытие «ЭТОН-Инфра» наносится мокрым слоем толщиной 75-150 мкм на поверхность металлических изделий. Усадка покрытия после отверждения составляет 12-15 %.
Укрывистость материала – 13,4 м²/л.
